Описание

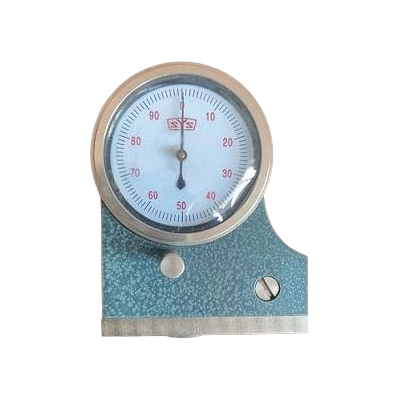

Твердомеры для сухих форм ПОЛИТЕСТ СХТ
Особенности продукта:
Предназначен для измерения поверхностной твердости сухих форм и стержней на формовочных и стержневых участках, в службе ОТК литейных цехов, в экспресс-лабораториях, цеховых и заводских лабораториях формовочных материалов и в исследовательских организациях.
Технические параметры:
| № | Наименования параметров | Данные |
| 1 | Диапазон показаний, единицы твердости | 0–100 |
| 2 | Диапазон измерения, единицы твердости | 30–100 |
| 3 | Форма индентора | Сфера |
| 4 | Усилие пружины, Н (кгс) | 2000 g |
| 5 | — в начале диапазона измерения (при 50 ед. твердости) | 15.42N |
| 6 | — в начале диапазона измерения (при 70 ед. твердости) | 17.12N |
| 7 | — в начале диапазона измерения (при 80 ед. твердости) | 18.17N |
| 8 | — в начале диапазона измерения (при 90 ед. твердости) | 18.97N |
| 9 | — в конце диапазона измерения (при 100 ед. твердость) | 19.97N |
| Показания | Теоретическое значение(N) | Измерение среднего значения вал(N) | Ошибка % |
| 50 | 15.200 | 15.427 | 1.49 |
| 70 | 16.965 | 17.127 | 0.95 |
| 80 | 17.848 | 18.173 | 1.82 |
| 90 | 18.731 | 18.976 | 1.31 |
| 100 | 19.613 | 19.976 | 1.85 |

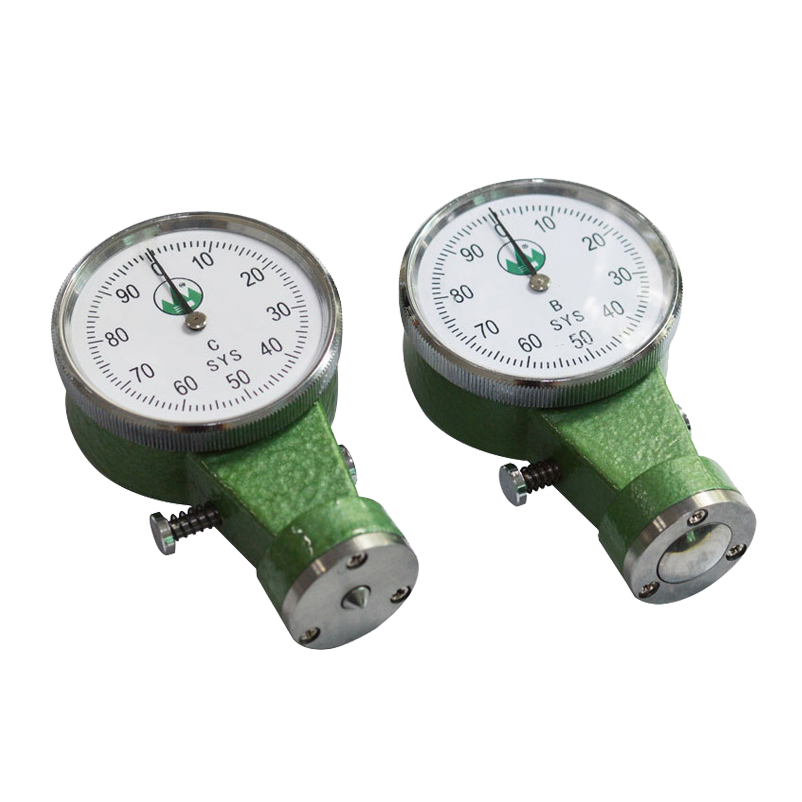

Твердомеры для сырых форм ПОЛИТЕСТ СРТ
Особенности продукта:
Применяется для ручного или механического низкого и среднего давления формования мелкого, крупного песка (ядро), тест поверхностной твердости. Используется для определения поверхностной твердости песка (стержня) для мокрой формовки и обеспечивает технические параметры для разработки процесса формовки.
В соответствии с принципом, что сила пружины линейна с ходом, расстояние хода выражается поверхностным указателем через передачу набора шестерен и стоек. Типовая единица измерения — (г/мм2), но обычно ее выражают не в единицах, а в твердости. Поскольку их количественные значения взаимосвязаны и последовательны, значения твердости велики, когда значение единицы измерения велико (г/мм2).
Метод использования:
Отрегулируйте бит 0. Когда указатель не находится в бите 0, поверните регулировочное кольцо так, чтобы указатель оказался на 0. При использовании твердость вдавливается в песок на испытательную плоскость (ось твердости поверхности должна быть перпендикулярна плоскости песка), измерительная плоскость измерителя твердости песка и тесный контакт, указатель останавливается на определенном значении, нажмите стопорный штифт, чтобы зафиксировать, считайте фиксированное значение, а затем отпустите стопорный штифт, чтобы указатель ответил 0. Определение произведите 3–5 раз за анализ, а затем рассчитайте среднее значение, а также твердость детали.
Технические параметры:
- Ход сжатия 2,50 мм
- Максимальная нагрузка 980G
- Нагрузка под давлением 50г
- Форма и размер головы Шар R12,70
- Точность при нахождении указателя на любом значении относительная сила напора равна + 5 %
- Когда указатель возвращается к биту 0, допуск составляет 1 градус.
